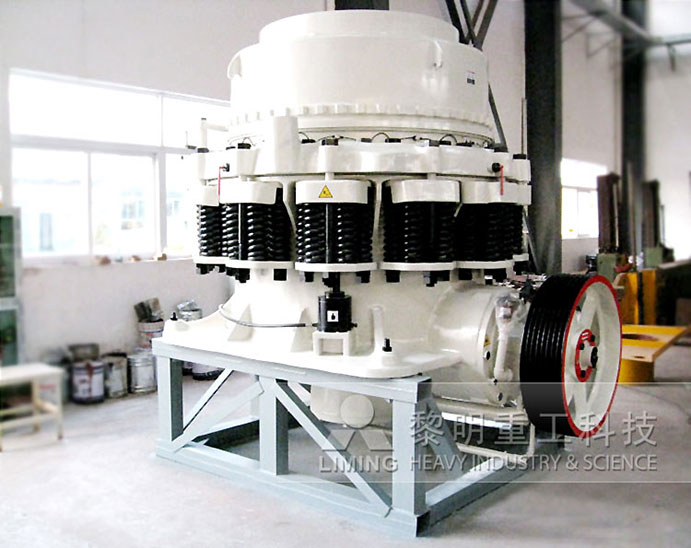

CS圓錐破碎機是我公司在引進、吸收國外技術的基礎上，根據客戶的需求，基于層壓破碎原理及多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的現代高性能彈簧圓錐破碎機。實踐證明，CS系列好的彈簧圓錐破碎機以其優異的性能、可靠的質量和高性價比贏得全球用戶的信任，是傳統圓錐破碎機的理想替代產品。
- 性能特點
- 工作原理
- 技術參數
-
1、性能高：通過腔型優化設計以及采用合理速度與沖程相結合，從而使該機型在相同動錐直徑的情況下做功最多。因此，與同類型的彈簧圓錐破碎機相比，具有更高的性能和生產能力。
2、產品粒度組成好：采用層壓破碎原理，使產品中立方體所占比例明顯提高，針片狀石子減少，粒級更均勻。
3、穩定性好：當有鐵塊等非破碎物進入機內時，過鐵保護裝置會自動將其釋放，然后自動復位。過鐵保護具有固定的排料口返回點，雜鐵通過破碎腔后，能夠迅速恢復原有的排料口。
4、清腔方便：如果彈簧圓錐破碎機在負荷狀態下停機，液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。
5、可靠性高：采用大直徑主軸、重型化主機架以及獨立的稀油潤滑系統的自動控制系統，保證了設備堅固耐用，運行可靠。
6、維修方便易于操作：所有的部件均能夠從上部或側面拆裝，從而定錐和動錐總成均可方便拆出。青銅滑動軸承在高沖擊震動破碎環境中能夠保持優異的承載性能，并且比滾動軸承更經濟、維修更方便。
7、生產成本低：由于生產能力大，可靠性高，維修方便，大大降低了生產成本。
8、應用廣泛：CS系列好的彈簧圓錐破碎機的特點在于使破碎機發揮出最大性能以適用于各種破碎工藝：從特粗碎到細碎，從固定式破碎到移動破碎站。
9、分體潤滑：多點控制的獨立稀油潤滑系統，可確保該機型軸承潤滑的雙重保護，以及可實現整機自動安全保護。
-
CS圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
型号 动锥直径 腔型 给矿口尺寸 出料尺寸
（mm）处理能力
（ton/hour）主轴转速
（r/min）功率
（kw）重量
(t)外形尺寸
(mm)闭口边
（mm）开口边
（mm）CS75B 900(3') 细型 83 102 9-22 45-91 580 75 15 2821×1880×2164 粗型 159 175 13-38 59-163 CS110B 1200(4') 细型 127 131 9-31 63-188 485 110 20 2821×1974×2651 中型 156 156 13-38 100-200 粗型 178 191 19-51 141-308 CS160B 1295(4?') 细型 109 137 13-31 109-181 485 185 27 2800×2342×2668 中型 188 210 16-38 132-253 粗型 216 241 19-51 172-349 CS240B 1650(5?') 细型 188 209 16-38 181-327 485 240 55 3911×2870×3771 中型 213 241 22-51 258-417 粗型 214 268 25-64 299-635 CS315B 2134(7') 细型 253 278 19-38 381-726 435 315 110 4613×3251×4732 中型 303 334 25-51 608-998 粗型 334 369 31-64 789-1270
短头型CS系列高效弹簧圆锥破碎机：型号 动锥直径 腔型 给矿口尺寸 出料尺寸
（mm）处理能力
（ton/hour）主轴转速
（r/min）功率
（kw）重量
(t)外形尺寸
(mm)闭口边
（mm）开口边
（mm）CS75D 914(3') 细型 13 41 3-13 27-90 580 75 15 2821×1880×2410 粗型 33 60 3-16 27-100 CS110D 1218(4') 细型 29 57 5-16 50-132 485 110 20 2560×1942×2928 中型 44 73 10-16 90-145 粗型 56 89 13-19 141-181 CS160D 1295(4?') 细型 29 64 3-6 36-163 485 160 27 2800×2342×2668 中型 54 89 6-16 82-163 粗型 70 105 10-25 109-227 CS240D 1676(5?') 细型 35 70 5-13 90-209 485 240 55 3917×2870×3771 中型 54 89 6-19 136-281 粗型 98 133 10-25 190-336 CS315D 2134(7') 细型 51 105 5-16 190-408 435 315 110 4130×3251×4454 中型 95 133 10-19 354-508 粗型 127 178 13-25 454-599
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
