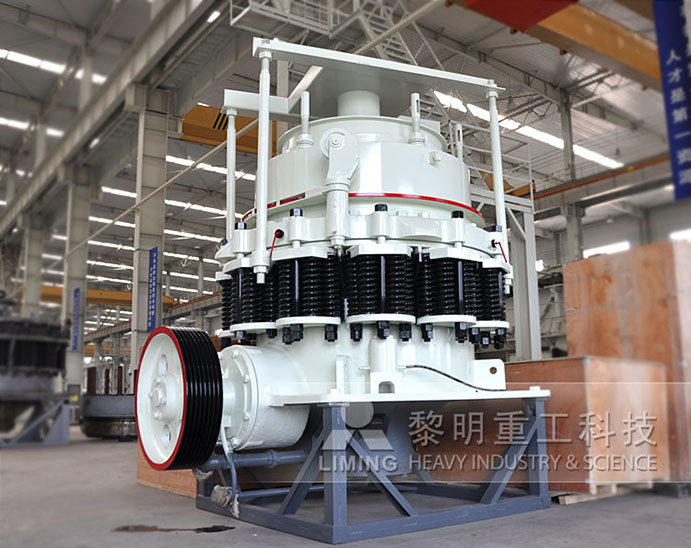

彈簧圓錐破碎機適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等，廣泛應用于冶金工業、建筑工業、筑路工業、化學工業及磷酸鹽工業。彈簧圓錐破碎機即是最早的一種圓錐破碎機，該機是在消化吸收了各國具有80年代國際先進水平的各類型圓錐破碎機的基礎上研制成的。其彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器，采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證可靠工作。破碎腔型式由礦石用途決定，標準型適用于中碎；中型適用于細碎；短頭型適用于超細碎。
- 性能特點
- 工作原理
- 技術參數
-
1、動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。
2、物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低。
3、產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。
4、結構簡介,圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
5、動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。
6、本系列圓錐破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
-
彈簧圓錐破碎機的工作部分是兩個截頭為圓錐體，一個是定錐（又稱外錐），另一個是動錐（又稱內錐）。在動錐靠攏定錐的區段，該處物料受到動錐的擠壓、撞擊和彎曲作用，成為破碎腔;在動錐偏離定錐的地方，已被破碎的物料在自重作用下從錐底卸出，成為卸料口，物料從進料口裝入。彈簧圓錐破碎機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。
型号 动锥直径
（mm）进料口尺寸
（mm）最大进料边长
（mm）出料口调节范围
（mm）处理能力
（t/h）功率
（kw）偏心轴转速
（r/min）重量（含电机）
（t）外形尺寸（长×宽×高）
（mm）PYB600 Φ600 75 65 12-15 40 30 356 5 2234×1370×1675 PYD600 Φ600 40 35 3-13 12-23 30 356 5.5 2234×1370×1675 PYB900 Φ900 135 115 15-50 50-90 55 333 11.2 2692×1640×2350 PYZ900 Φ900 70 60 5-20 20-65 55 333 11.2 2692×1640×2350 PYD900 Φ900 50 50 3-13 15-50 55 333 11.3 2692×1640×2350 PYB1200 Φ1200 170 145 20-50 110-168 110 300 24.7 2790×1878×2844 PYZ1200 Φ1200 115 100 8-25 42-135 110 300 25 2790×1878×2844 PYD1200 Φ1200 60 50 3-15 18-105 110 300 25.3 2790×1878×2844 PYB1750 Φ1750 250 215 25-50 280-480 160 245 50.3 3910×2894×3809 PYZ1750 Φ1750 215 185 10-30 115-320 160 245 50.3 3910×2894×3809 PYD1750 Φ1750 100 85 5-13 75-230 160 245 50.2 3910×2894×3809 PYB2200 Φ2200 350 300 30-60 590-1000 280/260 220 80 4622×3302×4470 PYZ2200 Φ2200 275 230 10-30 200-580 280/260 220 80 4622×3302×4470 PYD2200 Φ2200 130 100 5-15 120-340 280/260 220 81.4 4622×3302×4470 注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
